氮氧化物產生的原理及解決方案詳解
2022/09/21
氮氧化物產生的原理及解決方案詳解
NOX的產生機理：
一、熱力型氮氧化物生成機理(Zeldovich反應式)
1、eldovich(捷里道維奇)反應式
O2 + N
2O + N
O + N2 NO + N
N + O2 NO + O
2、在高溫下總生成式為
O2 + N22 NO
NO +?O2 NO2
3、熱力型NOx的生成和溫度關系很大， 在溫度足夠高時，熱力型NOx的生成量可占到NOx總量的30% ， 隨著反應溫度T的升高， 其生成量按指數規律增加。 當T<1500℃時NOx的生成量不大， 而當T>1500℃時，每增加100℃， NOx的生成量增大6～7倍。
4、降低熱力型NOx的生成有以下兩種方式
1）降低燃燒溫度， 避免局部高溫
2）降低氧氣濃度
二、瞬時反應型(快速型)
1、快速型NOx是Fenimore（弗尼莫爾）通過實驗發現的。 在碳氫化合物燃料燃燒在燃料過濃區域時， 在反應區附近會快速生成NOx。
2、由于燃料中碳氫化合物經高溫分解生成的CH自 由基可以和空氣中氮氣反應生成HCN和N， 再進一步與氧氣反應以極快的速度生成NOx， 其形成時間只需要約60ms， 所生成的NOx與爐膛壓力的0. 5次方成正比。
3、快速型NOx的生成與O2 、N2和燃料濃度等因素有關。
4、快速型NOx多見于表面燃燒器和分段燃燒器等。
三、根據氮氧化物產生的成因，低氮解決方案如下：
NOx是由燃燒產生的，而燃燒方式和燃燒條件對NOx的生成有較大影響， 因此可以通過改進燃燒技術來降低NOx， 市場上一般常用的低氮燃燒器有：
一、自身再循環燃燒器：利用助燃空氣的壓頭，把部分煙氣吸回，進入燃燒頭，與空氣混合燃燒。由于煙氣自身再循環，煙氣的熱容量大，燃燒溫度降低，NOx隨之減少。

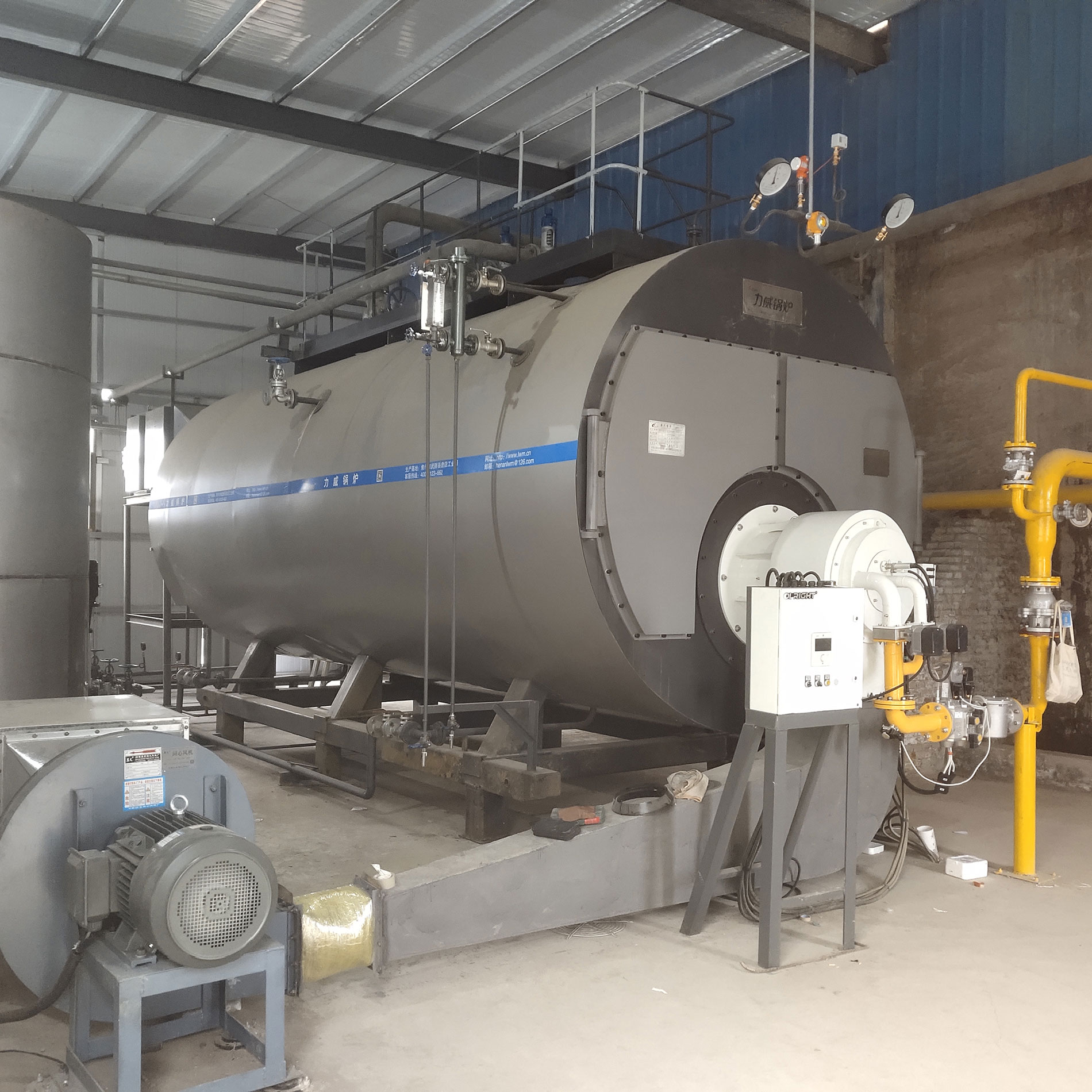

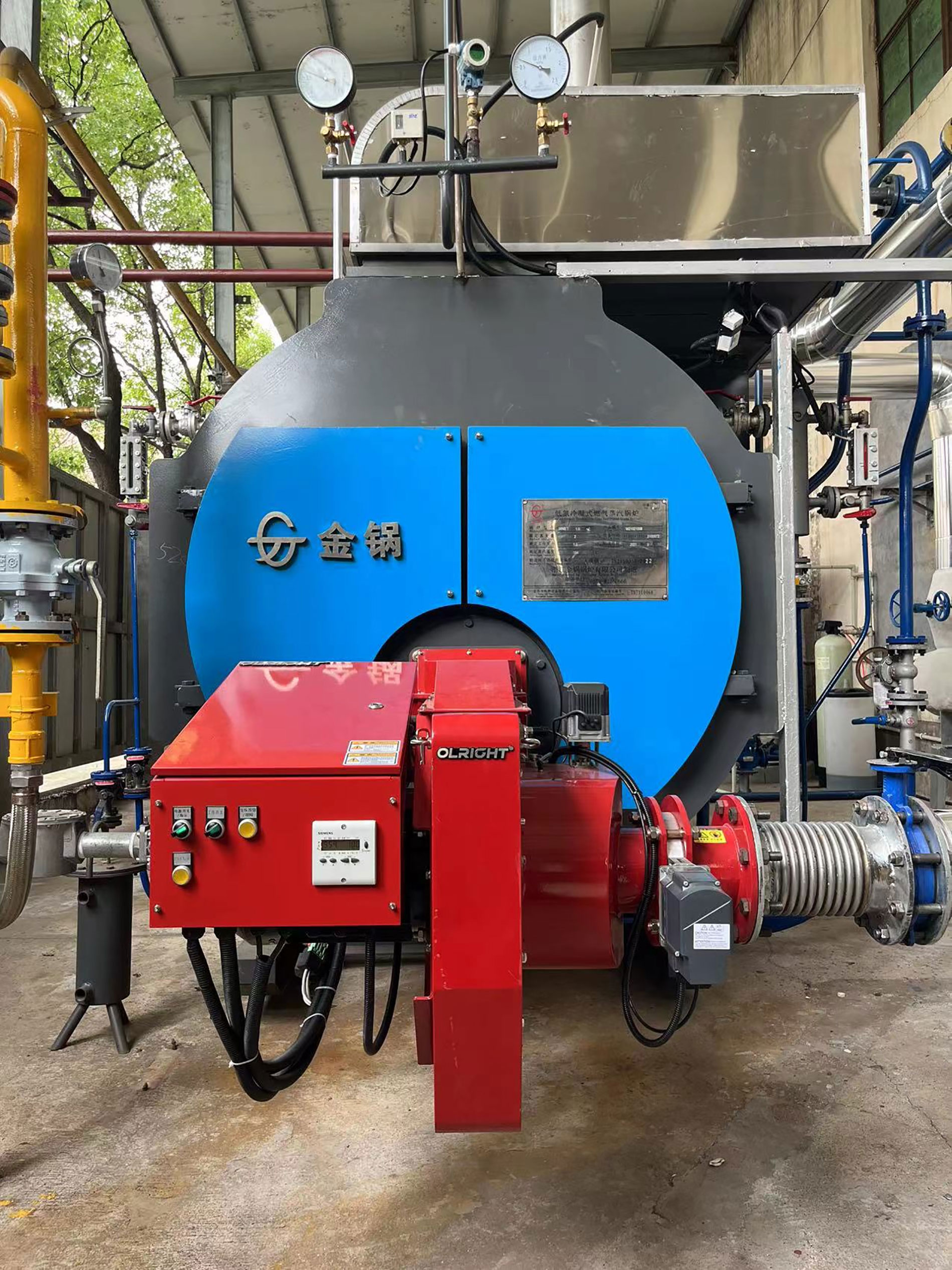

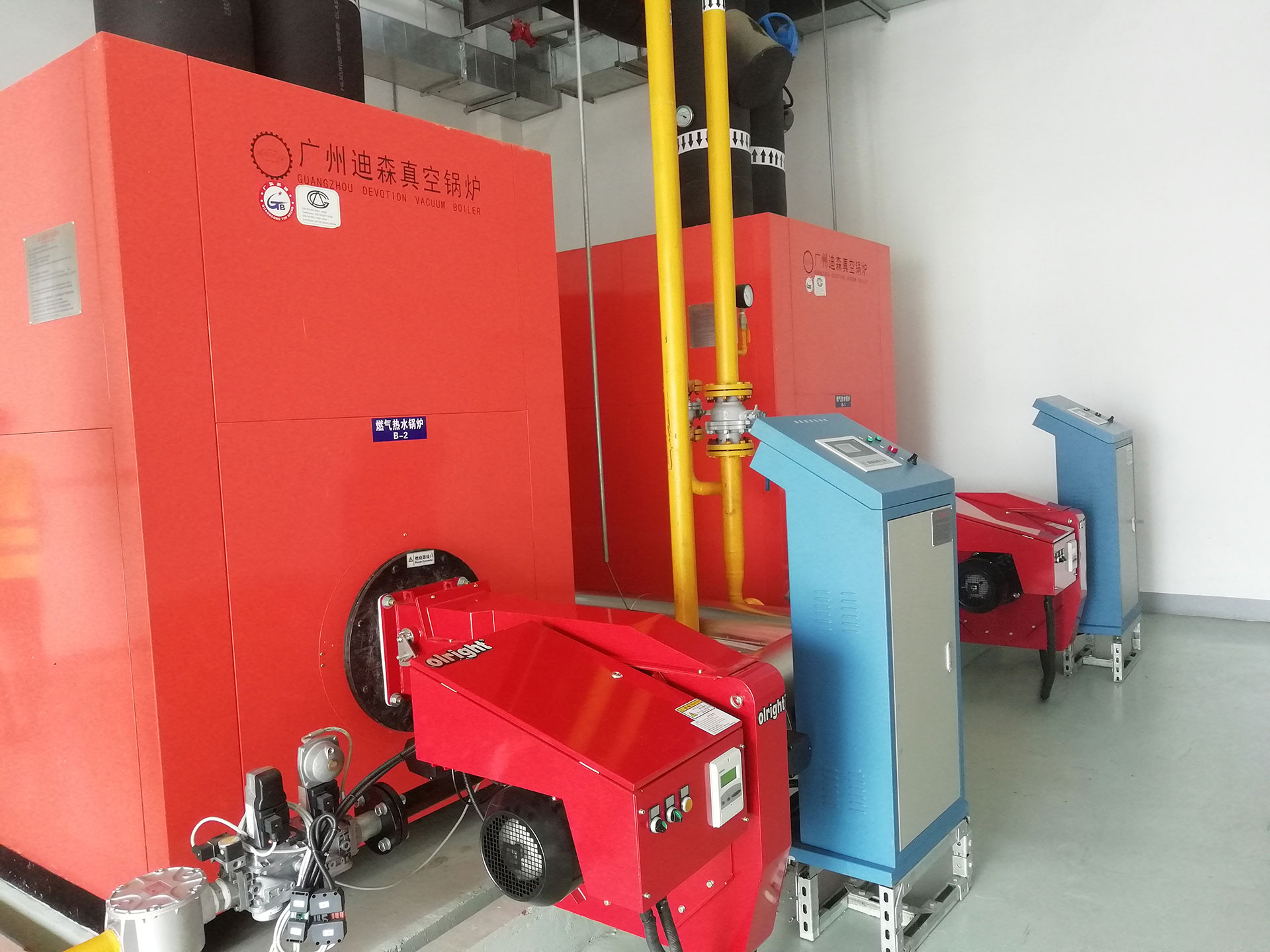

二、煙氣外循環燃燒器 （FGR）:把部分煙氣從煙道直接引入燃燒器內再循環，并加入燃燒過程，降低燃燒溫度，抑制NOx的生成。比如利雅路（RIELLO）FGR低氮燃燒器、歐瑞特（OLRIGHT）FGR低氮燃燒器
三、金屬纖維表面燃燒器：
1、預先混合均勻的燃氣與空氣混合物進入燃燒器頭部， 在透氣性均勻的金屬纖維表面進行燃燒。
2、由于金屬纖維的均勻透氣性和燃氣與空氣的均勻預混， 燃燒十分穩定，溫度分布均勻， 沒有局部高溫存在，因此抑制了NOx的生成。

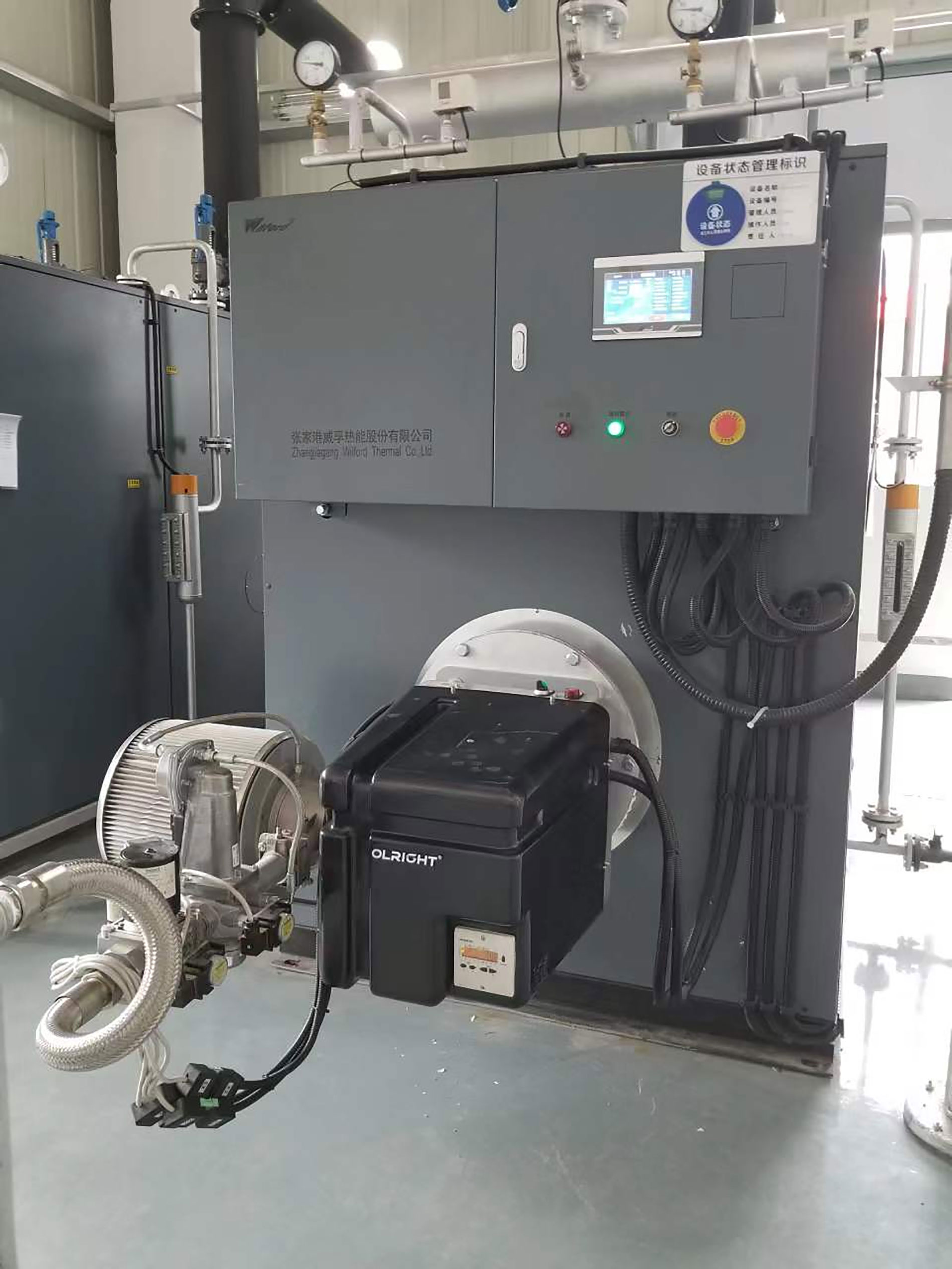

比如利雅路（RIELLO）前預混燃燒器、歐瑞特（OLRIGHT）前預混燃燒器、歐瑞特（OLRIGHT）后預混燃燒器
三、煙氣內循環燃燒器(IFGR)或雙貧氧低氮燃燒器（DLC）
煙氣在爐內循環使爐膛內形成多級火焰， 火焰與煙氣互相擾動， 火焰燃燒后產生的煙氣分別參與到其他幾級火焰中燃燒， 降低了火焰的溫度，更進一步達到了降低NOx排放的效果。
